IPEX连接器怎么选？尺寸、接口结构和线缆规格需要怎么看？
在无线通信、智能终端、笔记本电脑及车载电子设备中，微型连接器的选择不仅关系到安装空间，还会影响信号传输和整机装配。采购人员在寻找IPEX连接器时，经常会遇到型号相似、尺寸接近，却无法直接替换的问题。电蜂优选建议，连接器选型不能只看产品图片，而应结合接口结构、关键尺寸、线缆规格和实际应用需求进行综合判断，减少选型错误与重复打样。
一、IPEX连接器选型，先明确这4项需求
在正式询价前，应先明确连接器的使用场景，再根据设备结构和传输要求缩小选型范围。
| 选型项目 | 重点确认内容 | 主要作用 |
| 应用场景 | 射频、天线或高速数据传输 | 明确产品类型 |
| 连接结构 | 板端、线端及插接方向 | 确保接口匹配 |
| 外形尺寸 | 高度、宽度、深度及间距 | 满足安装空间 |
| 线缆规格 | 类型、外径、阻抗及长度 | 保证组件适配 |

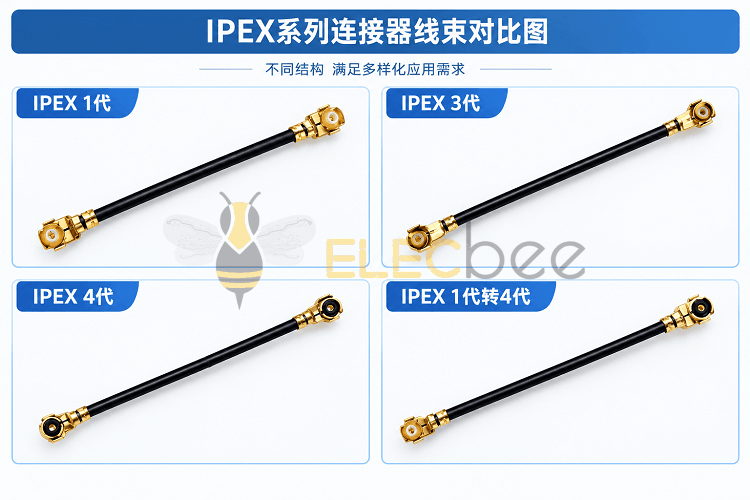

如果项目实际使用的是IPEX系列微型连接器，还应进一步核对具体产品系列和完整料号，不能仅凭“IPEX接口”或相似外形判断是否兼容。
二、尺寸怎么看？重点不只是接口大小
连接器尺寸直接影响PCB布局、设备外壳和线缆装配。选型时，应优先查阅产品尺寸图，而不是仅凭卡尺测量旧样品。
插合高度：确认公母端连接后的整体高度，避免与设备外壳发生干涉。
宽度与深度：核对PCB安装空间和周边元件间距。
端子间距：确认相邻接点中心之间的距离，并检查与线缆外径的适配关系。
接点数量：根据实际信号通道及产品设计确定所需针数。
需要注意，端子间距越小，通常对配套线缆的外径和加工空间限制越严格。不能为了节省设备空间而忽略线缆实际尺寸，更不能在没有技术依据的情况下直接替换不同间距的产品。
三、接口结构怎么选？板端与线端必须对应
微型连接器常见的结构差异包括板端与线端、水平与垂直插接、不同的接点排列，以及是否带有机械锁止结构。
| 结构类型 | 选型时的注意事项 |
| 板端接口 | 核对焊盘布局、安装高度及焊接方式 |
| 线端接口 | 确认配对型号、线缆规格和端接方式 |
| 不同插接方向 | 根据设备空间和线束走向选择 |
| 带锁止结构 | 根据连接保持及抗振需求评估 |
| 带屏蔽结构 | 结合电磁兼容和信号完整性要求确认 |
选型提醒：外形相似不代表可以互插。不同系列的连接器可能存在配合结构、焊盘尺寸和电气参数差异，替代前应核对官方规格书及配对关系。
四、线缆规格怎么看？不能只看粗细
对于带线微型连接器，线缆与接口必须同步确认。即使连接器本身选对了，如果线缆外径、导体结构或阻抗不符合要求，也可能影响装配和信号传输。
主要检查以下4个参数：
1. 线缆类型：根据应用确认使用微同轴线缆、双轴线缆还是普通导线，不同结构适用于不同的信号传输方式。
2. 外径与线规：确认线缆外径、中心导体规格及连接器允许的线缆范围。AWG数值越大，通常代表导体直径越小。
3. 特性阻抗：射频或高速传输应用需要根据系统要求匹配阻抗，不能随意更换线缆规格。
4. 长度与弯曲条件：结合设备内部布线路径确认线长、弯曲半径和固定方式，避免线缆过长造成空间浪费，或因急弯、拉扯影响连接稳定性。
五、尺寸和结构匹配后，还要确认什么？
连接器能够安装，不代表已经满足使用要求。对于射频和高速数据应用，还应结合传输标准、工作频率及系统设计要求，确认相关电气性能。
建议样品阶段完成以下验证：
检查接口尺寸、安装位置及实际插接状态。
确认线缆端接、固定方式和整体布线是否合理。
根据项目要求进行导通及相关高频性能测试。
检查插拔、锁止和必要的环境适应性要求。
如果连接器用于天线或射频信号传输，还应关注回波损耗、驻波比等适用指标；如果用于高速数据传输，则需要结合对应传输标准验证信号完整性。
六、采购IPEX连接器前，建议核对这份清单
为了提高选型效率，采购与研发人员可以提前整理以下信息：
完整型号、产品系列及配对接口。
尺寸图、安装高度、接点数量和间距。
线缆类型、外径、阻抗及目标长度。
传输标准、工作频率和性能要求。
样品数量、预计采购量及量产计划。
如果现有资料不完整，建议先向供应商索取规格书和尺寸图，再安排样品验证，避免直接采购后才发现接口不匹配。
IPEX连接器选型需要同时考虑尺寸、接口结构、线缆规格和电气性能。对于实际使用IPEX微型连接器的项目，更应以完整型号和官方技术资料为依据，通过样品装配与性能测试确认方案。电蜂优选可根据无线通信、智能终端、车载电子及其他电子设备的应用需求，协助进行连接器选型、线缆匹配及相关配套方案沟通。如需咨询产品规格、替代型号或定制需求，可联系电蜂优选，联系电话：17781687168。
